Мініятурны рухавік з рэдуктарам току серыі PX

Кароткае апісанне:

Мініяцюрныя рухавікі пастаяннага току серыі J-SZ(ZYT)-PX складаюцца адпаведна з рухавікоў пастаяннага току серыі SZ(ZYT) і звычайных прэцызійных планетарных рэдуктараў тыпу PX і абсталяваны блокам харчавання, які можа рэалізаваць плаўнае рэгуляванне хуткасці.Шырокі дыяпазон рэгулявання, невялікі памер, лёгкі вага, высокая эфектыўнасць, кампактная структура, вялікі выхадны крутоўны момант, шырока выкарыстоўваецца ў прывадах, якія патрабуюць нізкай хуткасці, высокага крутоўнага моманту і бесступенькавага рэгулявання хуткасці.Плаўнае рэгуляванне хуткасці.


Дэталь прадукту

Тэгі прадукту

Агляд

Мініяцюрныя рухавікі пастаяннага току серыі J-SZ(ZYT)-PX складаюцца адпаведна з рухавікоў пастаяннага току серыі SZ(ZYT) і звычайных прэцызійных планетарных рэдуктараў тыпу PX і абсталяваны блокам харчавання, які можа рэалізаваць плаўнае рэгуляванне хуткасці.Шырокі дыяпазон рэгулявання, невялікі памер, лёгкі вага, высокая эфектыўнасць, кампактная структура, вялікі выхадны крутоўны момант, шырока выкарыстоўваецца ў прывадах, якія патрабуюць нізкай хуткасці, высокага крутоўнага моманту і бесступенькавага рэгулявання хуткасці.Плаўнае рэгуляванне хуткасці.
Планетарны рэдуктар серыі PX можна непасрэдна падключаць да рухавікоў пераменнага току, крокавых рухавікоў і іншых рухавікоў.
Серыя PX таксама можа быць непасрэдна падключана да рэдуктара з чарвячнай перадачай і цыклоідным рэдуктарам з вяртушкай для фарміравання рэдуктараў з рознымі перадаткавымі лікамі або вялікімі перадаткавымі стаўкамі.

Інструкцыя па мадэлі рэдуктара

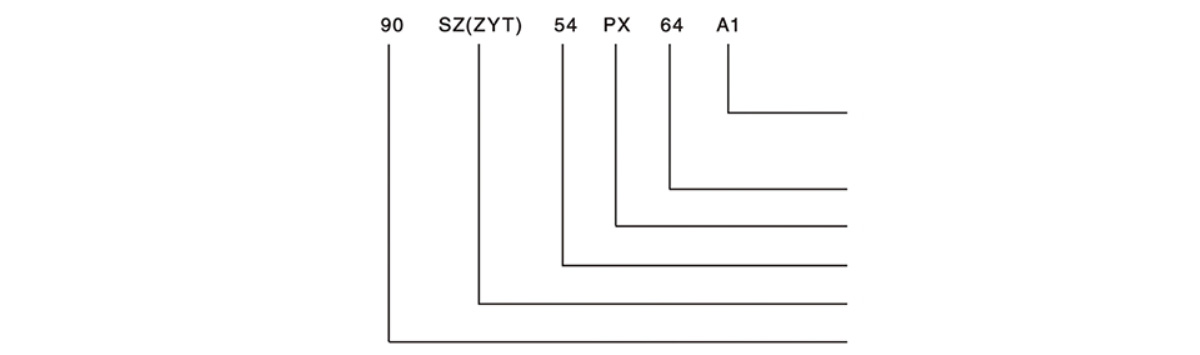

Мадэль рухавіка

Мадэль рухавіка

A1- форма ўстаноўкі: A1 - усталяванне на нагах, A3 - усталяванне на фланец, B5 - усталяванне на круглы фланец
64 -Каэфіцыент памяншэння: 1:64
PX - Планетарны рэдуктар звычайнай дакладнасці
54 - Код параметру прадукцыйнасці рухавіка
SZ(ZYT) - Серварухавік пастаяннага току (рухавік пастаяннага току з пастаяннымі магнітамі)
90 - Нумар базы рухавіка: Паказвае вонкавы дыяметр 90 мм

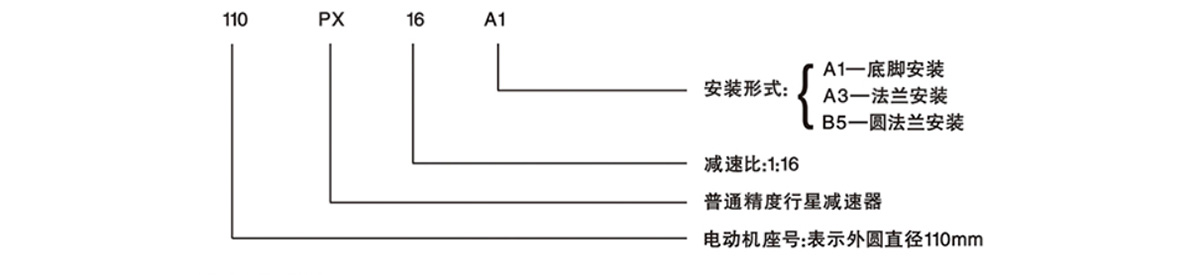

Мадэль рэдуктара

Мадэль рэдуктара

A1- форма ўстаноўкі: A1 - усталяванне на нагах, A3 - усталяванне на фланец, B5 - усталяванне на круглы фланец
16 - Каэфіцыент памяншэння: 1:64
PX - Планетарны рэдуктар звычайнай дакладнасці
110 - Нумар базы рухавіка: Паказвае вонкавы дыяметр 90 мм

Тэхнічныя характарыстыкі электрарухавіка

Хуткасць (р/мін) Крутоўны момант (мН·м) мадэль Магутнасць Намінальная хуткасць (а/мін) Усталяваць Намінальнае напружанне Паменшыць суадносіны Заўвагі
750 260 55 ЗЫТ 29 3000 A3 24V:55ZYT51 27V:55ZYT52 48V:55ZYT53 110V:55ZYT54 4
187,5 740 16
47 21200 64
12 5900 256
500 390 6
83 1660 год 36
14 7180 216
750 450 70ZYT01 50 30000 24   4
70ZYT02 27
70ZYT03 48
70ZYT04 110
1500 380 70ZYT05 85 6000 24   4
70ZYT06 27
70ZYT07 48
70ZYT08 110
750 630 70ZYT51 70 3000 24   4
70ZYT52 27
70ZYT53 48
70ZYT54 110
1500 540 70ZYT55 120 6000 24   4
70ZYT56 27
70ZYT57 48
70ZYT58 110
187,5 1270 год 70ZYT01 50 3000 24   16
70ZYT02 27
70ZYT03 48
70ZYT04 110
187,5 1780 год 70ZYT51 70 3000 24   16
70ZYT52 27
70ZYT53 48
70ZYT54 110
47 3670 70ZYT01 50 3000 24   64
70ZYT02 27
70ZYT03 48
70ZYT04 110
750 360 70SZ01 40 3000 24 24 4
70SZ02 27 27
70SZ03 48 48
70SZ04 110 110

Агульная хуткасць серыі PS
Узровень 1: 4, 6
Другасныя: 16, 24, 36
Узровень 3: 64, 96, 144, 216
Узровень 4: 256\384\576\864\1296

Нестандартнае стаўленне хуткасцей серыі 90PX
Узровень 1: 3
Узровень 2: 9, 12, 18
Узровень 3: 27, 48, 54, 72, 108
Узровень 4: 81, 162, 192, 288, 324, 432, 648

Нестандартнае стаўленне хуткасцей серыі 110PX
Узровень 1: 5
Узровень 2: 20, 25, 30
Узровень 3: 80, 100, 120, 125, 150, 180
Узровень 4: 320, 400, 480, 500, 600, 625, 720, 750, 900, 1080

Могуць быць распрацаваны нестандартныя рэдуктары, такія як спецыяльнае стаўленне хуткасці, хуткасць, памер ўстаноўкі і г.д

Прыклад выбару
Карыстальнік можа правільна выбраць магутнасць і мадэль рэдуктара ў адпаведнасці з рэальнай рабочай сістэмай і характарам нагрузкі, звяртаючыся да наступнага зместу.
1.У залежнасці ад крутоўнага моманту нагрузкі і хуткасці выхаду рэдуктара неабходная магутнасць можа быць разлічана па наступнай формуле: P=T n/kh
У формуле: P- выхадная магутнасць WT - крутоўны момант нагрузкі Нм, выберыце n- выхадная хуткасць аб/мін у адпаведнасці з тэхнічным пашпартам
K- пастаянная нагрузкі 9560 η - ККД перадачы, выбіраецца з наступнай табліцы

Каэфіцыент перадачы

Каэфіцыент перадачы (i) 4 (6) 16 (36) 64 (216) 256 (1296)
η 0,76 0,72 0,68 0,65

2.Рэгулятар рухавіка можна выбраць для бесступенькавай змены хуткасці рэдуктара ад O да намінальнай.
3. У адпаведнасці з фактычнай рабочай сістэмай і характарам нагрузкі, каэфіцыент абслугоўвання можна выбраць са спасылкай на табліцу каэфіцыентаў абслугоўвання.Пасля разліку можна вызначыць неабходную магутнасць рэдуктара і выбраць мадэль рэдуктара ў адпаведнасці з неабходнай хуткасцю выхаду, звярнуўшыся да табліцы тэхнічных дадзеных.

Працоўны паказальны ліст

Штодзённы працоўны час Узровень нагрузкі
Сярэдні ўстойлівы Сярэдненасычаны Моцны ўдар
12 1 1.25 1,75
24 1.25 1.50 2

Напрыклад: калі нагрузка раўнамерная і стабільная, патрабаваная намінальная магутнасць рухавіка складае 40 Вт, намінальнае напружанне 110 В, каэфіцыент хуткасці выхаду складае 4, а працоўны час у дзень складае 12 гадзін, тады выбіраецца 40 Вт.Калі характар ​​нагрузкі - вібрацыя сярэдняй ступені:
Тады: а.Звярніцеся да табліцы каэфіцыентаў абслугоўвання, каб выбраць серыю абслугоўвання як 1,25.Неабходная магутнасць Вт=40Вт*1,25=50Вт
б.Праверце тэхнічны ліст для дадатковага J70SZ54P*4

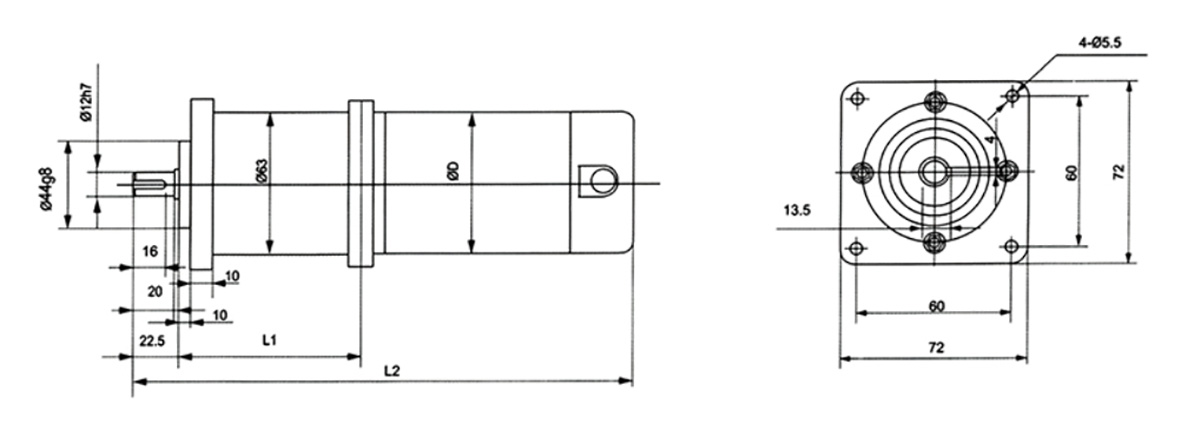

Пярэдні фланец 70PX

70PX пярэдні фланец'

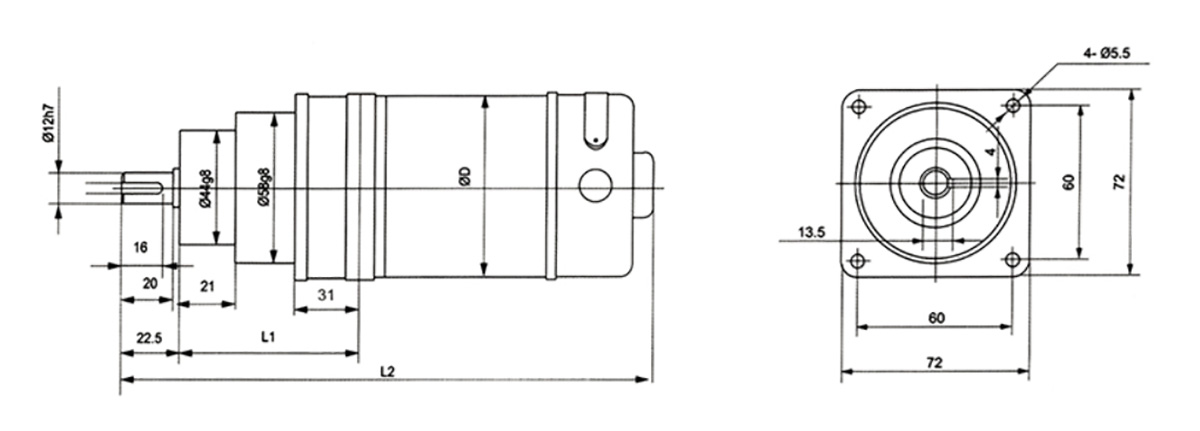

70PX задні фланец

70PX задні фланец
